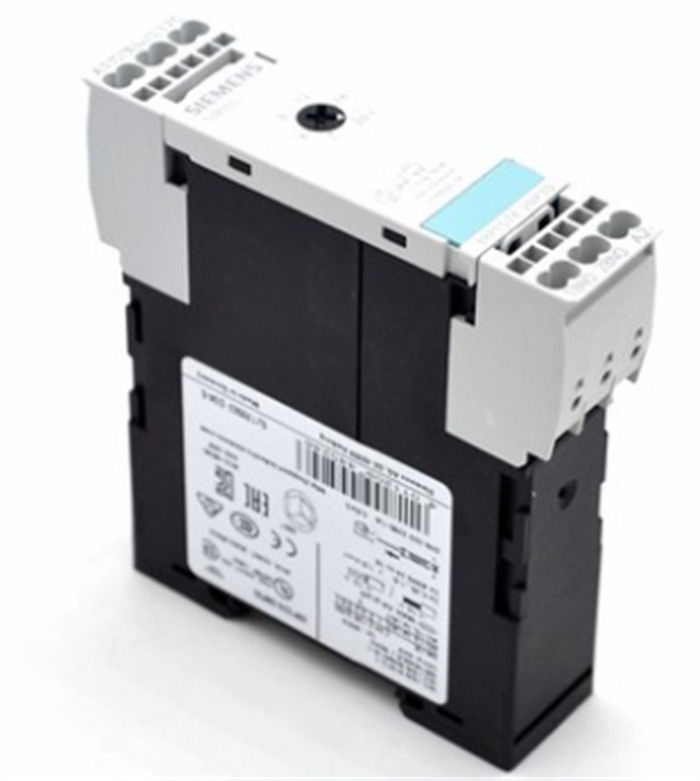

Relè di controllo industriale SIRIUS 3RP15 per controllo di avviamento e protezione

Relè temporizzatori SIRIUS 3RP15

Interruzione di fase / interruzione o relè di temporizzazione SIRIUS 3RP15

Il periodo di eliminazione graduale dei relè di temporizzazione SIRIUS 3RP15 è iniziato nell'ottobre 2015. I dispositivi non saranno più disponibili per l'ordinazione a partire dal 1 ° ottobre 2018. Pertanto, si consiglia di non ritardare l'ordinazione della generazione successiva di relè di temporizzazione SIRIUS 3RP25!

I vecchi dispositivi possono essere sostituiti con dispositivi della nuova generazione senza restrizioni. Per vecchie e nuove conversioni.

Relè temporizzatori SIRIUS 3RP15 a stato solido per uso generale nei sistemi di controllo e costruzione di macchine con:

• 1 o 2 contatti CO, 1 contatto NO (semiconduttore) o 3 contatti NO
• Mono o multifunzionale
• Tensione di combinazione
• Ampio range di tensione
• Intervalli di impostazione del tempo singoli o selezionabili
• Indicazione di posizione dell'interruttore e indicazione di tensione tramite LED

Standards

I relè di temporizzazione sono conformi a:

• IEC 60721-3-3 "Condizioni ambientali"
• IEC 61812-1 / DIN VDE 0435 Parte 2021 "Relè temporizzati specificati per uso industriale"
• IEC 61000-6-2 e EN 61000-6-4 "Compatibilità elettromagnetica"
• IEC 60947-5-1 "Apparecchiature di comando e controllo di bassa tensione - Dispositivi di comando elettromeccanici"

Temporizzatore multifunzionale 3RP1505

Le funzioni del temporizzatore multifunzione 3RP1505 possono essere impostate tramite il selettore di funzione. La scelta se entrambi i contatti di commutazione eseguano la commutazione ritardata simultanea, o se si commuta uno con un ritardo e uno commuta istantaneamente, così come il campo di temporizzazione selezionato, viene effettuato utilizzando il selettore del campo di impostazione dell'ora. Il tempo di funzionamento preciso può essere impostato utilizzando l'interruttore del tempo di funzionamento. Le funzioni selezionabili possono essere etichettate in modo chiaro e inequivocabile sul relè di temporizzazione utilizzando le etichette degli inserti. Le etichette corrispondenti possono essere ordinate come accessori. Lo stesso potenziale deve essere applicato ai terminali A e B.
