Dettagli:
Termini di pagamento e spedizione:
|
| Elettricità TypeE: | CC DI CA | palo: | palo 3 |
|---|---|---|---|
| campo di potenza: | Fino a 250 chilowatt | frequenza: | 50/60 HZ |
| Applicazione: | Controllo motorio | Sconto oppure no: | Sì |
| Evidenziare: | contattore del motore,contattori elettrici |
||

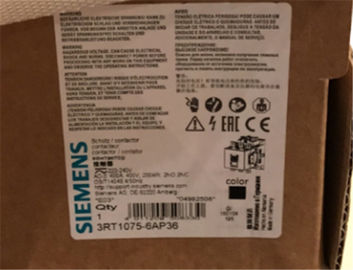

3RT1075-6AP36 Contattori CA / CC Contattore Contattore DC
Panoramica
Versione | Dimensione | Valutazione dei motori trifase a 50 Hz e 400 V | Metodo di connessione | genere | |
|---|---|---|---|---|---|
Terminali a vite | Morsetti a molla | ||||
kW | |||||
| Contattori di potenza per la commutazione di motori | |||||
| Operazione AC | |||||
| Unità base | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-. A.0. |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| Unità base | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. A.00 |
| ✓ | ✓ | 3RT202 .-. A.04 | ||
| ✓ | ✓ | 3RT202 .-. CL24-3MA0 | ||
| Unità base | S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-. CL24-3MA0 | ||
| Unità base | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| Funzionamento DC | |||||
| Unità base | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| ✓ | ✓ | 3RT201 .-. FB4. | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-. BB4.-0CC0 | ||
| Unità base | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. B.40 |
| ✓ | ✓ | 3RT202 .-. FB40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-. BB40-0CC0 | ||
| Funzionamento DC per controllo diretto tramite PLC (relè di accoppiamento) | |||||
| Unità base | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-. KB40 |
| S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. KB40 | |
| S3 | 37 e 45 | ✓ | ✓ | 3RT204 .-. KB40 | |
| Funzionamento CA / CC (50/60 Hz CA e CC) | |||||
| Unità base con circuito bobina integrato | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-. N.30 |
| Unità base con circuito bobina integrato | S2 | 18,5 ... 37 | ✓ | ✓ | 3RT203 .-. N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-. NB30-0CC0 | ||
| Unità base con circuito bobina integrato | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-. NB30-0CC0 | ||
| Unità base con meccanismo operativo convenzionale | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-. A.36 |
Unità base con meccanismo operativo a stato solido Con l'opzione di controllo tramite un ingresso di segnale di controllo 24 V DC separato | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-. S.36 |
| ✓ 1) | ✓ | 3RT10 ..-. N.36 | ||
| ✓ 1) | - | 3RT10 ..-. P.35 | ||
Applicazione contattori 3RT, taglie da S00 a S12
La nostra gamma di potenza:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (interruttori ausiliari)
| Contattore di potenza, AC-3 400 A, 200 kW / 400 V CA (50-60 Hz) / Funzionamento CC 220-240 V UC Contatti ausiliari 2 NO + 2 NC 3 poli, dimensioni S12 Collegamenti sbarre Comando: morsetto a vite convenzionale | ||
| Marchio del prodotto | SIRIUS | |
| Designazione del prodotto | Contattore di potenza | |
| Designazione del tipo di prodotto | 3RT1 | |
| Dati tecnici generali | ||
| Dimensione del contattore | S12 | |
| Estensione del prodotto | ||
| ● modulo funzionale per la comunicazione | No | |
| ● Interruttore ausiliario | sì | |
| Resistenza alla sovratensione | ||
| ● del valore nominale del circuito principale | 8 kV | |
| ● del valore nominale del circuito ausiliario | 6 kV | |
| tensione massima consentita per isolamento sicuro | ||
| ● tra bobina e contatti principali secondo alla EN 60947-1 | 690 V | |
| Classe di protezione IP | ||
| ● sulla parte anteriore | IP00; IP20 frontale con coperchio / scatola terminale | |
| ● del terminale | IP00 | |
| Resistenza agli urti a impulso rettangolare | ||
| ● a CA. | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| ● a DC | 8,5 g / 5 ms, 4,2 g / 10 ms | |
| Resistenza agli urti con impulso sinusoidale | ||
| ● a CA. | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| ● a DC | 13,4 g / 5 ms, 6,5 g / 10 ms | |
| Durata di servizio meccanica (cicli di commutazione) | ||
| ● del contattore tipico | 10.000.000 | |
| ● del contattore con blocco interruttore ausiliario aggiuntivo compatibile con l'elettronica tipico | 5 000 000 | |
| ● del contattore con blocco interruttore ausiliario aggiuntivo tipico | 10.000.000 | |
| Codice di riferimento secondo secondo DIN 40719 esteso secondo IEC 204-2 sec. a IEC 750 | K | |
| Codice di riferimento secondo secondo DIN EN 81346-2 | Q | |
| Condizioni ambientali | ||
| Altezza di installazione in altezza sul livello del mare | ||
| ● massimo | 2 000 m | |
| Temperatura ambiente | ||
| ● durante il funzionamento | -25 ... +60 ° C | |
| ● durante la conservazione | -55 ... +80 ° C | |
| Circuito principale | ||
| Numero di poli per il circuito di corrente principale | 3 | |
| Numero di contatti NO per i contatti principali | 3 | |
| Tensione di esercizio | ||
| ● al valore nominale AC-3 massimo | 1 000 V | |
| Corrente operativa | ||
| ● a AC-1 a 400 V | ||
| - a temperatura ambiente 40 ° C valore nominale | 430 A | |
| ● su AC-1 | ||
| - fino a 690 V a temperatura ambiente 40 ° C valore nominale | 430 A | |
| - fino a 690 V a temperatura ambiente 60 ° C valore nominale | 400 A | |
| - fino a 1000 V a temperatura ambiente 40 ° C valore nominale | 200 A | |
| - fino a 1000 V a temperatura ambiente 60 ° C valore nominale | 200 A | |
| ● a AC-2 con un valore nominale di 400 V | 400 A | |
| ● a AC-3 | ||
| - a 400 V valore nominale | 400 A | |
| - a un valore nominale di 500 V | 400 A | |
| - con un valore nominale di 690 V | 400 A | |
| - con valore nominale di 1000 V | 180 A | |
| ● a AC-4 con un valore nominale di 400 V | 350 A | |
