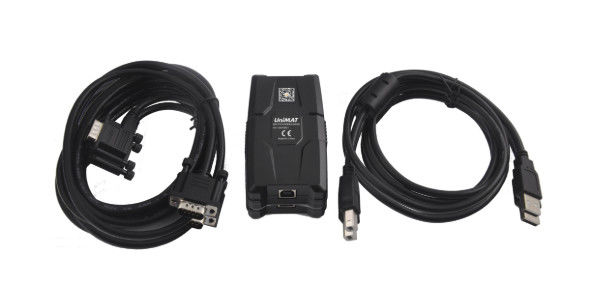

S7-400 Cavo di comunicazione PLC , cavo di programmazione PLC impermeabile

• 10 diverse CPU per S7-400
• 4 CPU per S7-400H e S7-400F / FH
• 3 CPU fail-safe per S7-400F
• Prestazioni graduali per una vasta gamma di diverse applicazioni

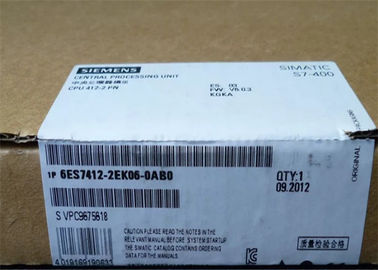

Per SIMATIC S7-400 sono disponibili numerose CPU con diversi campi di prestazione:

• CPU 412-1, CPU 412-2 e CPU 412-2 PN:
  Per le piante più piccole nella fascia di media prestazione.
• CPU 414-2, CPU 414-3, CPU 414-3 PN / DP:
  Per impianti di medie dimensioni con requisiti aggiuntivi per portata del programma, velocità di elaborazione e comunicazione.
• CPU 416-2, CPU 416-3, CPU 416-3 PN / DP:
  Per impianti con elevati requisiti nella gamma di prestazioni top-end.
• CPU 417-4 DP:
  Per le piante con i requisiti più severi nella gamma di prestazioni top-end.
• CPU 412-5H, CPU 414-5H, CPU 416-5H e CPU 417-4H:
  Per SIMATIC S7-400H e S7-400F / FH.
• CPU 414F-3 PN / DP, CPU 416F-2 e CPU 416F-3 PN / DP:
  Per la costruzione di un sistema di automazione fail-safe per impianti con requisiti di sicurezza più elevati.

Tutte le CPU hanno un alloggiamento in plastica in cui gli elementi di controllo e visualizzazione sono integrati in modo identico per tutte le CPU. Gli elementi identici hanno funzioni identiche.

Sulla parte anteriore, ci sono:

• LED:
  Per lo stato e l'indicazione di errore.
• Interruttori a levetta:
  Per selezionare le modalità operative.
• Alloggiamento per una scheda di memoria (espansione della memoria di caricamento).
• Interfaccia MPI / DP combinata.
• Interfaccia PROFIBUS DP integrata (non CPU 412-1).
• Presa alimentazione batteria:
  Per alimentazione esterna della tensione di backup della batteria.

Tutte le CPU oltre al livello base CPU 412-1 e CPU 412-2 PN hanno:

• Interfaccia PROFIBUS DP:
  Per l'interfacciamento a I / O distribuiti. A seconda della configurazione, può essere utilizzato anche per la comunicazione con un OP o un dispositivo di programmazione / PC.

Inoltre, la CPU 412-2 PN, la CPU 414-3 PN / DP, la CPU 414F-3 PN / DP, la CPU 416-3 PN / DP e la CPU 416F-3 PN / DP offrono opzioni di collegamento PROFINET. Ognuno di questi moduli ha un'interfaccia PROFINET con 2 porte (interruttore).

Le CPU di fascia alta hanno anche:

• Slot di ricambio per moduli di interfaccia PROFIBUS DP:
  Per il collegamento di ulteriori linee DP.

In caso contrario, le CPU differiscono solo per quanto riguarda la struttura delle quantità, ad es. RAM, intervallo di indirizzi, numero di blocchi caricabili e tempo di esecuzione.

Concetto di memoria

Tutte le CPU S7-400 dispongono di due tipi di memoria. Questa suddivisione della memoria di lavoro aumenta le prestazioni del 100%. Quando un processore standard accede alla sua RAM almeno due volte, lo speciale processore S7-400 accede simultaneamente alla memoria del codice e alla memoria dati in un ciclo. Esistono anche bus separati per codice e dati per questo scopo. La dimensione della memoria di lavoro è determinata dalla CPU appropriata selezionata dallo spettro della CPU finemente graduata.

Per i programmi di piccole e medie dimensioni, la memoria di caricamento integrale (RAM) è sufficiente. Per i programmi più grandi, la memoria di caricamento può essere aumentata inserendo le schede di memoria. Le schede di memoria flash plug-in sono disponibili per la memorizzazione ritentiva senza la necessità di una batteria.

Blocca la crittografia

Le funzioni (FC) e blocchi funzionali (FB) possono essere memorizzati nella CPU in forma crittografata per proteggere il know-how dell'applicazione.
