6AG1972-0BA12-2XA0 Connettore bus Profibus Dp RS 485 Installazione semplice

• Utilizzato per il collegamento di nodi PROFIBUS al cavo bus PROFIBUS
• Installazione facile
• I connettori FastConnect garantiscono tempi di assemblaggio estremamente brevi grazie alla loro tecnologia di spostamento dell'isolamento
• Resistenze di terminazione integrate (non nel caso di 6ES7 972-0BA30-0XA0)
• I connettori con presa Sub-D consentono la connessione PG senza l'installazione aggiuntiva di nodi di rete

Sono disponibili diverse versioni del connettore del bus, ciascuna ottimizzata per i dispositivi da collegare:

• Connettore bus con uscita cavo assiale (180 °), ad es. Per PC e SIMATIC HMI OP, per velocità di trasmissione fino a 12 Mbps con resistenza di terminazione bus integrata.
• Connettore bus con uscita cavo verticale (90 °);

Questo connettore consente l'uscita verticale del cavo (con o senza interfaccia PG) per velocità di trasmissione fino a 12 Mbps con resistenza di terminazione bus integrata. Con una velocità di trasmissione di 3, 6 o 12 Mbps è necessario il cavo plug-in SIMATIC S5 / S7 per il collegamento tra connettore bus con interfaccia PG e dispositivo di programmazione.

• Connettore bus con uscita cavo 30 ° (versione economica) senza interfaccia PG per velocità di trasmissione fino a 1,5 Mbps e senza resistenza di terminazione bus integrata.
• Connettore bus PROFIBUS FastConnect RS 485 (uscita cavo 90 ° o 180 °) con velocità di trasmissione fino a 12 Mbps per un montaggio rapido e semplice con tecnologia di connessione a spostamento di isolamento (per cavi rigidi e flessibili).

Funzione

Il metodo di stripping FastConnect consente il collegamento rapido e semplice dei connettori PROFIBUS ai cavi PROFIBUS.

La speciale struttura dei cavi di bus FastConnect consente l'utilizzo dello sverniciatore FastConnect con il quale l'involucro esterno e lo scudo intrecciato possono essere strappati in un'unica operazione con precisione perfetta. Il cavo preparato in questo modo è collegato nel connettore del bus FastConnect utilizzando il metodo di spostamento dell'isolamento.

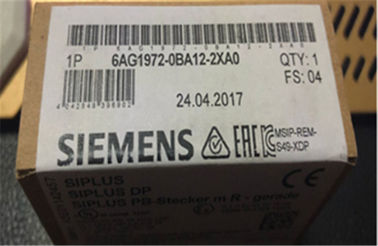

Connettore bus 6AG1972-0BA12-2XA0

Connettore PROFIBUS SIPLUS DP M Uscita cavo R-90 ° -25 ... + 70 ° C con rivestimento conforme basato su 6ES7972-0BA12-0XA0

Prodotto
Numero articolo (numero di mercato)	6AG1972-0BA12-2XA0
Descrizione del prodotto	Connettore PROFIBUS SIPLUS DP M Uscita cavo R-90 ° -25 ... + 70 ° C con rivestimento conforme basato su 6ES7972-0BA12-0XA0
Famiglia di prodotti	Connettore bus RS 485
Product Lifecycle (PLM)	PM300: prodotto attivo
Informazioni di consegna
Regolamenti di controllo delle esportazioni	AL: N / ECCN: N
Tempo di consegna standard franco fabbrica	22 giorni / giorni
Peso netto (kg)	0,05 kg
Dimensioni del prodotto (L x L x A)	Non disponibile
Dimensione dell'imballaggio	6,80 x 7,80 x 3,00
Unità di misura della dimensione del pacchetto	CENTIMETRO
Unità di quantità	1 pezzo
Quantità di imballaggio	1
Informazioni aggiuntive sul prodotto
EAN	4042948396902
UPC	040892549058
Codice delle merci	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Gruppo di prodotti	4573
Paese d'origine	Germania
Conformità alle restrizioni sulla sostanza secondo la direttiva RoHS	Dal: 01.01.2012
Classe di prodotto	B: restituzione limitata, contattare il proprio partner / contatto
Categoria di obbligo per il ritiro delle apparecchiature elettriche ed elettroniche dopo l'uso	Nessun obbligo di riprendere le apparecchiature elettriche ed elettroniche dopo l'uso
