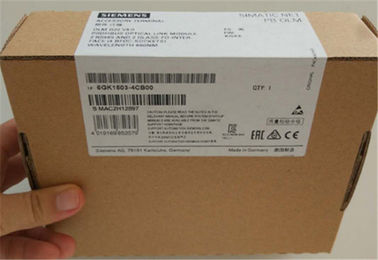

6GK1503-4CB00 Modulo Profibus Modulo di collegamento ottico / OLM / G22 V4.0
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Applicazione: | PROFIBUS OLM/G22 V4.0 | distanze standard: | fino a 2850 m. |
|---|---|---|---|
| Tipo di tensione/della tensione di rifornimento: | DC | IP della classe di protezione: | IP40 |
| Garanzia: | 12 mesi | Condizione: | nuovo ed originale |
| Evidenziare: | modulo di collegamento ottico,unità centrale di elaborazione |
||

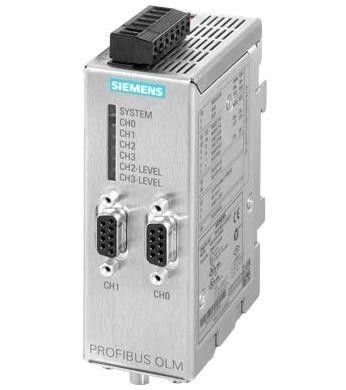

Modulo 6GK Modulo 6GK 6GK1503-4CB00 PROFIBUS OLM / G22 V4.0 Optical Link Module
Design
Gli OLM hanno un alloggiamento metallico compatto. È adatto per il montaggio su una guida standard o per il montaggio a parete con una piastra di montaggio.
L'alimentazione a 24 V viene alimentata attraverso una morsettiera e può essere collegata in modo ridondante.
Il contatto di segnalazione consente di trasferire un segnale digitale a PLC o sistemi HMI per la valutazione.
Gli OLM possono essere combinati tra loro e singole stazioni o interi segmenti elettrici possono essere integrati nella rete ottica PROFIBUS attraverso un'interfaccia elettrica. Con PROFIBUS OLM P22 e OLM G22 è possibile collegare due segmenti PROFIBUS elettrici separati l'uno dall'altro.
Gli OLM sono disponibili con una o due interfacce in fibra ottica con connettori BFOC per diversi tipi di cavi in fibra ottica:
- I cavi in fibra ottica di plastica (980/1000 μm) possono essere utilizzati per singole lunghezze fino a 80 m. Possono anche essere assemblati con connettori per cavi BFOC sul posto.
- I cavi in fibra ottica PCF (200/230 μm) possono essere utilizzati per lunghezze singole fino a 400 m. Sono offerti preassemblati con quattro connettori BFOC e uno strumento di inserimento.
- Cavi in fibra ottica multimode in fibra di vetro (62,5 / 125 μm) come i cavi in fibra ottica SIMATIC NET possono essere utilizzati per lunghe distanze fino a 3000 m. Devono essere ordinati preassemblati con 4 connettori BFOC o come sistema FastConnect FO per il montaggio in loco.
- Cavi a fibre ottiche monomodali (10/125 μm o 9/125 μm di fibre) possono essere utilizzati per distanze estremamente lunghe fino a 15 km.
Funzione
- Rilevamento automatico di tutte le velocità di trasmissione dati PROFIBUS da 9.6 Kbit / sa 12 Mbit / s inclusi 45.45 Kbit / s (PROFIBUS PA)
- Costruzione delle seguenti topologie di rete: Linea, stella, anello ridondante
- Elevata disponibilità grazie alla ridondanza dei supporti. La distanza tra due OLM nell'anello ridondante è limitata solo dal raggio ottico dei moduli
- Interfaccia RS485 con capacità di segmento (connettore femmina sub-D)
- Funzionamento multimaster illimitato: funzioni di segmentazione ampliate per la localizzazione di guasti in fibra ottica e segmenti RS485
- Localizzazione rapida dei guasti:
- Indicazione dello stato del modulo tramite contatto di segnalazione flottante
- Verifica della qualità del percorso dei cavi in fibra ottica sui LED
- Controllo della qualità del percorso del cavo a fibre ottiche Uscita di misura per ricevitore ottico per registrazione e verifica della plausibilità dell'attenuazione del percorso in fibra ottica con un voltmetro
- Elevata profondità a cascata: linea e anello ridondante fino a 124 OLM (limitato solo dai tempi di monitoraggio)
Dati tecnici
| Designazione del tipo di prodotto | PROFIBUS OLM / G22 V4.0 | |
| PROFIBUS OLM / G22 V4.0; Modulo Optical Link con 2 interfacce cavo in fibra ottica di vetro RS485 e 2 (4 prese BFOC) per distanze standard fino a 2850 m; con contatto di segnalazione e uscita di misura | ||
| Velocità di trasmissione | ||
| Velocità di trasferimento / con PROFIBUS | 9,6 kbit / s ... 12 Mbit / s | |
| Velocità di trasferimento / con PROFIBUS PA | 45,45 kbit / s | |
| interfacce | ||
| Numero di collegamenti elettrici / ottici / per componenti di rete o apparecchiature terminali / massimo | 4 | |
| Numero di collegamenti elettrici | ||
| ● per componenti di rete o apparecchiature terminali | 2 | |
| ● per dispositivo di misurazione | 1 | |
| ● per il contatto di segnalazione | 1 | |
| ● per l'alimentazione | 1 | |
| ● per alimentazione di tensione ridondante | 1 | |
| Tipo di connessione elettrica | ||
| ● per componenti di rete o apparecchiature terminali | Presa sub-D a 9 pin | |
| ● per dispositivo di misurazione | Morsettiera a 2 poli | |
| ● per l'alimentazione e il contatto di segnalazione | Morsettiera a 5 poli | |
| Numero di interfacce ottiche / per cavo in fibra ottica | 2 | |
| Progettazione dell'interfaccia ottica / per cavo in fibra ottica | Porta BFOC | |
| Dati ottici | ||
| Rapporto di smorzamento / del collegamento di trasmissione FOC | ||
| ● per vetro FOC con 50/125 μm / a 3 dB / km / massimo | 10 dB | |
| ● per vetro FOC con 62,5 / 125 μm / a 3,5 dB / km / massimo | 12 dB | |
| ritardo di propagazione [bit] | 6,5 bit | |
| Potenza ottica collegabile relativa a 1 mW | ||
| ● per vetro FOC con 50/125 μm / a 3 dB / km | -16 dB | |
| ● per vetro FOC con 62,5 / 125 μm / a 3,5 dB / km | -13 dB | |
| Sensibilità ottica relativa a 1 mW | ||
| ● per vetro FOC con 50/125 μm / a 3 dB / km | -28 dB | |
| ● per vetro FOC con 62,5 / 125 μm / a 3,5 dB / km | -28 dB | |
| lunghezza d'onda | ||
| ● per vetro FOC con 50/125 μm / compatibile con interfaccia / a 3 dB / km | 860 nm | |
| ● per vetro FOC con 62,5 / 125 μm / compatibile con interfaccia / a 3,5 dB / km | 860 nm | |
| Lunghezza del filo | ||
| ● per vetro FOC con 50/125 μm / a 3 dB / km / massimo | 3 km | |
| ● per vetro FOC con 62,5 / 125 μm / a 3,5 dB / km / massimo | 3 km | |
| Segnale-ingressi / uscite | ||
| Tensione di esercizio / dei contatti di segnalazione / a DC / Valore nominale | 24 V | |
| Corrente di funzionamento / dei contatti di segnalazione / a DC / massimo | 0,1 A | |
| Tensione di alimentazione, consumo di corrente, perdita di potenza | ||
| Tipo di tensione / della tensione di alimentazione | DC | |
| Tensione di alimentazione / a DC / Valore nominale | 24 V | |
| Tensione di alimentazione / a CC | 18,8 ... 28,8 V | |
| Componente del prodotto / fusione all'entrata dell'alimentatore | sì | |
| Consumo corrente / a DC / a 24 V / massimo | 0,2 A | |
| Condizioni ambientali consentite | ||
| Temperatura ambiente | ||
| ● durante il funzionamento | 0 ... 60 ° C | |
| ● durante la conservazione | -40 ... +70 ° C | |
| ● durante il trasporto | -40 ... +70 ° C | |
| Umidità relativa / a 25 ° C / senza condensa / durante il funzionamento / massimo | 95% | |
| Classe di protezione IP | IP40 | |
