6ES7416-3XS07-0AB0 Simatic S7 400, unità di elaborazione centrale CPU 416

6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit
6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit 6ES7416-3XS07-0AB0 Simatic S7 400 , 416 CPU Central Processing Unit

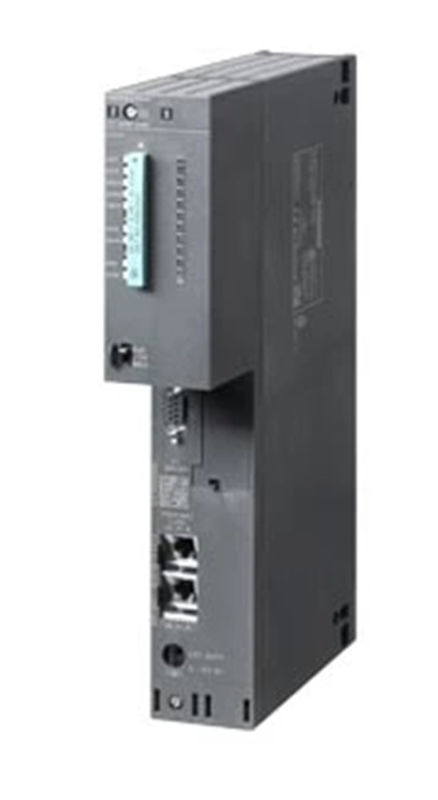

Grande immagine :  6ES7416-3XS07-0AB0 Simatic S7 400, unità di elaborazione centrale CPU 416 Miglior prezzo

Dettagli:
Luogo di origine: Germania
Certificazione: ROHS CE
Numero di modello: 6ES7416-3XS07-0AB0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Prezzo: consult for best discount
Imballaggi particolari: Pacchetto di originale di
Tempi di consegna: 2-5 giorni
Termini di pagamento: T/T, Western Union, Paypal, MoneyGram, L/C
Capacità di alimentazione: 20 pz/mese
Contatto
Descrizione di prodotto dettagliata
Tipi: CPU 416-3 DI SIMATIC Stato funzionale di HW: 01
Versione dei firmware: V7.0 Pacchetto di software: PUNTO 7 V5.4 o più alto con HSP 261
Perdita di potere, massima: 6,5 W Dimensione di DB, massimo.: kbyte 64
Evidenziare:

comfort winC simatic

,

unità centrale di elaborazione

SIMATIC 416 CPU 6ES7416-3XS07-0AB0 Unità di elaborazione centrale S7-400 Prodotti per l'automazione industriale



Applicazione

CPU 416-2, CPU 416-3 e CPU 416-3 PN / DP sono potenti CPU SIMATIC S7-400.

Le interfacce PROFIBUS DP integrate nella CPU 416-2 e CPU 416-3 consentono di collegarsi direttamente al bus di campo PROFIBUS DP come master o slave.

Un ulteriore sistema master DP può essere collegato alla CPU 416-3 e alla CPU 416-3 PN / DP utilizzando il modulo di interfaccia IF 964-DP.

L'interfaccia PROFINET integrata della CPU 416-3 PN / DP implementa la funzionalità di commutazione. Ciò costituisce la base per la fornitura di due porte PROFINET accessibili esternamente. Oltre alle topologie di rete gerarchiche, ciò consente anche la creazione di strutture di linea nei nuovi controllori S7-400.

Nota:
È possibile utilizzare solo il modulo di interfaccia 6ES7 964-2AA0 4 -0AB0.

Design

Entrambe le CPU sono dotate di quanto segue:

  • Processore potente:
    Le CPU raggiungono tempi di esecuzione delle istruzioni di soli 0,03 μs per istruzione binaria.
  • CPU 416-2: memoria principale da 8 MB (di cui 4 MB ciascuno per programma e dati);
    CPU 416-3: 16 MB di memoria principale (di cui 8 MB ciascuno per programma e dati);
    CPU 416-3 PN / DP: 16 MB di memoria principale (di cui 8 MB ciascuno per programma e dati);
    memoria principale veloce per parti del programma utente rilevanti per l'esecuzione.
  • Espansione flessibile:
    Fino a 262144 ingressi / uscite digitali e 16384 analogici.
  • Interfaccia multipunto MPI:
    Con l'MPI è possibile stabilire una rete semplice di max. 32 stazioni con una velocità di trasmissione dati fino a 12 Mbps. Le CPU possono stabilire fino a 44 collegamenti alle stazioni del bus di comunicazione (bus C) e MPI.
  • Selettore di modalità:
    Progettato come interruttore a levetta.
  • Buffer di diagnostica:
    Gli ultimi 120 errori e gli eventi di interrupt vengono mantenuti in un buffer circolare a scopi diagnostici. Il numero di voci può essere parametrizzato.
  • Orologio in tempo reale:
    La data e l'ora vengono aggiunte ai messaggi di diagnostica della CPU.
  • Scheda di memoria:
    Per l'espansione della memoria di caricamento integrata. Sono disponibili le schede RAM e FEPROM (FEPROM per la memorizzazione a ritenzione).
  • Interfaccia MPI / DP combinata e interfaccia PROFIBUS DP integrata (con CPU 416-2 e CPU 416-3):
    L'interfaccia master PROFIBUS DP consente una configurazione di automazione distribuita che offre alta velocità e facilità d'uso. Dal punto di vista dell'utente, l'I / O distribuito viene considerato come I / O centrale (stessa configurazione, indirizzamento e programmazione).
    Configurazione mista: SIMATIC S5 e SIMATIC S7 come master PROFIBUS acc. alla EN 50170.

CPU 416-3 e CPU 416-3 PN / DP includono anche:

  • 1 slot per modulo:
    Utilizzando il modulo di interfaccia IF 964-DP, è possibile collegare un ulteriore sistema master PROFIBUS DP.

CPU 416-3 PN / DP include inoltre:

  • Interfaccia PROFINET con 2 porte (interruttore):
    • PROFINET IO, 256 IO Device collegabili
    • PROFINET CBA
Funzione
  • Blocco di protezione:
    Un concetto di password protegge il programma utente dall'accesso non autorizzato.
  • Servizi HMI integrali:
    L'utente deve solo specificare l'origine e la destinazione dei dati con i dispositivi HMI. I dati vengono quindi trasportati ciclicamente e automaticamente dal sistema.
  • Funzioni di comunicazione integrate:
    • Comunicazione PG / OP
    • Comunicazione dati condivisa
    • Comunicazione standard S7
    • Comunicazione S7
  • Aggiornamento del firmware tramite rete

CPU 416-3 PN / DP aggiuntivo:

  • Comunicazione aperta su TCP / IP, UDP e ISO-on-TCP (RFC1006)
  • Intelligenza distribuita in Component Based Automation (CBA) su PROFINET
  • Ulteriori opzioni di diagnostica con web server integrato
Attributi parametrizzabili

Lo strumento STEP 7 "Configurazione hardware" può essere utilizzato per programmare le proprietà e la risposta dell'S7-400 comprese le CPU, ad es

  • Interfaccia multipunto MPI:
    • Definizione degli indirizzi delle stazioni.
    • Comportamento all'avviamento / ciclo
    • Stipulazione del tempo di ciclo massimo e del carico delle comunicazioni
  • Assegnazione degli indirizzi:
    Indirizzamento dei moduli I / O.
  • Gamme ritentive:
    Definizione del numero di memorie di bit ritentive, contatori, temporizzatori, blocchi di dati e memorie di clock.
  • Dimensione dell'immagine di processo, dati locali.
  • Lunghezza del buffer di diagnostica
  • Livello di protezione:
    Definizione di autorizzazione di accesso per programma e dati
  • Diagnostica del sistema:
    Definizione della gestione e della portata dei messaggi diagnostici
  • Interruzioni temporizzate:
    Impostazione della periodicità

Specifiche tecniche

Numero dell'articolo

6ES7416-2XP07-0AB0

6ES7416-3XS07-0AB0

6ES7416-3ES07-0AB0

CPU 416-2, MPI, PROFIBUS, 8 MB

CPU 416-3, 16 MB, 3 INTERFACCE

CPU416-3 PN / DP, 16 MB, 3 INTERFACCE

Informazione generale
Designazione del tipo di prodotto CPU 416-2 CPU 416-3 CPU 416-3 PN / DP
Stato funzionale HW 01 01 01
Versione del firmware V7.0 V7.0 V7.0
Ingegneria con

  • ● Pacchetto di programmazione

STEP 7 V5.4 o successivo con HSP 261 STEP 7 V5.4 o successivo con HSP 261 STEP 7 V5.5 o successivo con HSP 262
CiR - Configurazione in RUN
Tempo di sincronizzazione CiR, carico di base 100 ms 100 ms 100 ms
Tempo di sincronizzazione CiR, tempo per byte I / O 10 μs 10 μs 10 μs
Tensione di alimentazione
Valore nominale (DC)

  • ● 24 V DC

No; Alimentazione tramite l'alimentazione del sistema No; Alimentazione tramite l'alimentazione del sistema No; Alimentazione tramite l'alimentazione del sistema
Ingresso corrente
dal bus backplane 5 V DC, tip. 0,9 A 1.1 A 1,3 A
dal bus backplane 5 V DC, max. 1.1 A 1,3 A 1,6 A
dal bus backplane DC 24 V, max. 300 mA; 150 mA per interfaccia DP 450 mA; 150 mA per interfaccia DP 300 mA; 150 mA per interfaccia DP
dall'interfaccia 5 V DC, max. 90 mA; Ad ogni interfaccia DP 90 mA; Ad ogni interfaccia DP 90 mA; Ad ogni interfaccia DP
Perdita di potenza
Potenza dissipata, tip. 4,5 W 5,5 W 6,5 W
Perdita di potenza, max. 5,5 W 6,5 W 8 W
Memoria
Tipo di memoria RAM RAM RAM
Lavoro di memoria

  • ● integrato

8 Mbyte 16 Mbyte 16 Mbyte

  • ● integrato (per programma)

4 Mbyte 8 Mbyte 8 Mbyte

  • ● integrato (per dati)

4 Mbyte 8 Mbyte 8 Mbyte

  • ● espandibile

No No No
Carica memoria

  • ● FEPROM espandibile

Sì; con Memory Card (FLASH) Sì; con Memory Card (FLASH) Sì; con Memory Card (FLASH)

  • ● FEPROM espandibile, max.

64 Mbyte 64 Mbyte 64 Mbyte

  • ● RAM integrata, max.

1 Mbyte 1 Mbyte 1 Mbyte

  • ● RAM espandibile

Sì; con Memory Card (RAM) Sì; con Memory Card (RAM) Sì; con Memory Card (RAM)

  • ● RAM espandibile, max.

64 Mbyte 64 Mbyte 64 Mbyte
di riserva

  • ● presente

sì sì sì

  • ● con batteria

Sì; Tutti i dati Sì; Tutti i dati Sì; Tutti i dati

  • ● senza batteria

No No No
Batteria
Batteria di backup

  • ● Backup attuale, tip.

180 μA; fino a 40 ° C 180 μA; fino a 40 ° C 180 μA; fino a 40 ° C

  • ● Corrente di backup, max.

850 μA 850 μA 850 μA

  • ● Tempo di backup, max.

Gestito nel manuale dei dati del modulo con le condizioni secondarie e i fattori di influenza Gestito nel manuale dei dati del modulo con le condizioni secondarie e i fattori di influenza Gestito nel manuale dei dati del modulo con le condizioni secondarie e i fattori di influenza

  • ● Alimentazione della tensione di backup esterna sulla CPU

5 V DC a 15 V DC 5 V DC a 15 V DC 5 V DC a 15 V DC
Tempi di elaborazione della CPU
per operazioni a bit, tip. 12,5 ns 12,5 ns 12,5 ns
per operazioni a parola, tip. 12,5 ns 12,5 ns 12,5 ns
per aritmetica a punto fisso, tip. 12,5 ns 12,5 ns 12,5 ns
per aritmetica in virgola mobile, tip. 25 ns 25 ns 25 ns
CPU-blocchi
DB

  • ● Numero, max.

10 000; Intervallo numerico: da 1 a 16000 10 000; Intervallo numerico: da 1 a 16000 10 000; Intervallo numerico: da 1 a 16000

  • ● Dimensioni, max.

64 kbyte 64 kbyte 64 kbyte
FB

  • ● Numero, max.

5 000; Intervallo di numeri: da 0 a 7999 5 000; Intervallo di numeri: da 0 a 7999 5 000; Intervallo di numeri: da 0 a 7999

  • ● Dimensioni, max.

64 kbyte 64 kbyte 64 kbyte
FC

  • ● Numero, max.

5 000; Intervallo di numeri: da 0 a 7999 5 000; Intervallo di numeri: da 0 a 7999 5 000; Intervallo di numeri: da 0 a 7999

  • ● Dimensioni, max.

64 kbyte 64 kbyte 64 kbyte
OB

  • ● Numero, max.

vedere l'elenco delle istruzioni vedere l'elenco delle istruzioni vedere l'elenco delle istruzioni

  • ● Dimensioni, max.

64 kbyte 64 kbyte 64 kbyte

  • ● Numero di OB ciclo liberi

1; OB 1 1; OB 1 1; OB 1

  • ● Numero di OB di allarme orario

8; OB 10-17 8; OB 10-17 8; OB 10-17

  • ● Numero di OB di allarme di ritardo

4; OB 20-23 4; OB 20-23 4; OB 20-23

  • ● Numero di OB di schedulazione orologio

9; OB 30-38 (ciclo minimo impostabile = 500 μs) 9; OB 30-38 (ciclo minimo impostabile = 500 μs) 9; OB 30-38 (ciclo minimo impostabile = 500 μs)

  • ● Numero di OB di allarme di processo

8; OB 40-47 8; OB 40-47 8; OB 40-47

  • ● Numero di OB di allarme DPV1

3; OB 55-57 3; OB 55-57 3; OB 55-57

  • ● Numero di OB in sincronismo di clock

4; OB 61-64 4; OB 61-64 4; OB 61-64

  • ● Numero di OB multicomputing

1; OB 60 1; OB 60 1; OB 60

  • ● Numero di OB di sfondo

1; OB 90 1; OB 90 1; OB 90

  • ● Numero di OB di avvio

3; OB 100-102 3; OB 100-102 3; OB 100-102

  • ● Numero di OB di errore asincrono

9; OB 80-88 9; OB 80-88 9; OB 80-88

  • ● Numero di OB di errore sincrono

2; OB 121, 122 2; OB 121, 122 2; OB 121, 122
Profondità di annidamento

  • ● per classe di priorità

24 24 24

  • ● aggiuntivo all'interno di un OB di errore

2 2 2
Contatori, timer e loro ritenzione
Contatore S7

  • ● Numero

2 048 2 048 2 048
Ritenzione

  • - regolabile

sì sì sì

  • - limite inferiore

0 0 0

  • - limite superiore

2 047 2 047 2 047

  • - Preset

Da Z 0 a Z 7 Da Z 0 a Z 7 Da Z 0 a Z 7
Gamma di conteggio

  • - limite inferiore

0 0 0

  • - limite superiore

999 999 999
Contatore IEC

  • ● Numero

Illimitato (limitato solo dalla capacità della RAM) Illimitato (limitato solo dalla capacità della RAM) Illimitato (limitato solo dalla capacità della RAM)
Tempi S7

  • ● Numero

2 048 2 048 2 048
Ritenzione

  • - regolabile

sì sì sì

  • - limite inferiore

0 0 0

  • - limite superiore

2 047 2 047 2 047

  • - Preset

Nessuna volta ritentivo Nessuna volta ritentivo Nessuna volta ritentivo
Intervallo di tempo

  • - limite inferiore

10 ms 10 ms 10 ms

  • - limite superiore

9 990 s 9 990 s 9 990 s
Temporizzatore IEC

  • ● presente

sì sì sì

  • ● Tipo

SFB SFB SFB

  • ● Numero

Illimitato (limitato solo dalla capacità della RAM) Illimitato (limitato solo dalla capacità della RAM) Illimitato (limitato solo dalla capacità della RAM)

Prodotto Tag:

unità centrale di elaborazione,

comfort winc simatic,

modulo di collegamento ottico

Dettagli di contatto
Yueqing Richuang Automation Equipment Co.,Ltd

Persona di contatto: Richuang

Telefono: +8618158331966

Invia la tua richiesta direttamente a noi
Circa noi
Prodotti di automazione industriale
cavi e connettori del plc
Contattici
Sito mobile
politica sulla riservatezza | Cina buon qualità Prodotti di automazione industriale fornitore. © 2018 - 2025 industrialautomation-products.com. All Rights Reserved.
