CPU Prodotti di automazione industriale 312 6ES7312-1AE14-0AD0 PLC S7
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Tipi: | SIMATIC S7-300, CPU 312 | Memoria del lavoro: | 32 KB |
|---|---|---|---|
| Versione dei firmware: | V3.3 | Pacchetto di software: | PUNTO 7 V5.5 + SP1 o più su o PUNTO 7 V5.2 + SP1 o più alto con HSP 218 |
| Alimentazione: | 24 CC DI V | Peso: | 270 G |
| Evidenziare: | comfort winC simatic,unità centrale di elaborazione |
||

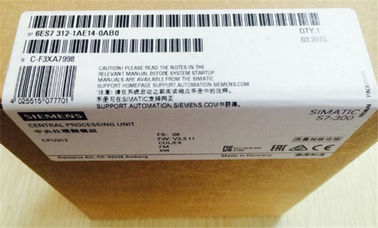

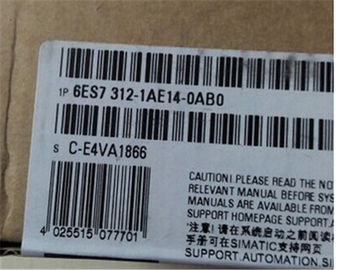

CPU 312 6ES7312-1AE14-0AB0 Unità di elaborazione centrale S7 PLC Prodotti di automazione industriale
Applicazione
CPU 312, la più piccola CPU S7-300. Ciò è ideale per le applicazioni semplici in cui i vantaggi di TIA come la comunicazione integrata, la gestione dei dati e la diagnostica possono comunque essere utilizzati. La rete è possibile usando MPI o tramite CP, la modalità standard di applicazione è, tuttavia, operazione non in rete. L'I / O è normalmente collegato in una configurazione centralizzata.
Design
La CPU 312 è dotata di quanto segue:
- microprocessore;
il processore raggiunge un tempo di elaborazione di 100 ns per istruzione binaria. - Ampia memoria;
32 KB di RAM ad alta velocità (equivalenti a circa 10 istruzioni K) per componenti di programma rilevanti per l'esecuzione offre spazio sufficiente per i programmi utente;
Le SIMATIC Micro Memory Card (max 8 MB) come memoria di caricamento del programma consentono anche di salvare il progetto nella CPU (completo di simboli e commenti). - Capacità di espansione flessibile
max. 8 moduli (configurazione a 1 livello) - Interfaccia multipunto MPI
L'interfaccia MPI integrata può stabilire fino a 6 connessioni contemporaneamente su S7-300 / 400 o su PG, PC, OP. Uno di questi collegamenti è sempre riservato per il PG e un altro per l'OP. L'MPI consente di configurare una rete semplice con un massimo di 16 CPU tramite "comunicazione dati globale". - Funzione
- Protezione della password;
un concetto di password protegge il programma utente dall'accesso non autorizzato. - Blocco della crittografia;
le funzioni (FC) e blocchi funzionali (FB) possono essere memorizzati nella CPU in forma crittografata tramite S7-Block Privacy per proteggere il know-how dell'applicazione. - Buffer di diagnostica;
gli ultimi 500 errori e gli eventi di interrupt sono memorizzati in un buffer per scopi diagnostici, di cui 100 sono memorizzati in modo ritentivo. - Backup dei dati senza manutenzione;
i dati ritentivi vengono automaticamente salvati dalla CPU se la tensione viene interrotta ed è disponibile invariata dopo che la tensione è stata ricollegata.
Specifiche tecniche
Numero dell'articolo | 6ES7312-1AE14-0AB0 | |
|---|---|---|
CPU312, 32 KB | ||
| Informazione generale | ||
| Stato funzionale HW | 01 | |
| Versione del firmware | V3.3 | |
| Ingegneria con | ||
| STEP 7 V5.5 + SP1 o successivo o STEP 7 V5.2 + SP1 o successivo con HSP 218 | |
| Tensione di alimentazione | ||
| Valore nominale (DC) | ||
| sì | |
| campo consentito, limite inferiore (DC) | 19,2 V | |
| campo consentito, limite superiore (DC) | 28,8 V | |
| protezione esterna per linee di alimentazione (raccomandazione) | 2 A min. | |
| Buffer di rete | ||
| 5 ms | |
| 1 s | |
| Ingresso corrente | ||
| Consumo corrente (valore nominale) | 650 mA | |
| Corrente assorbita (in funzionamento a vuoto), tip. | 140 mA | |
| Corrente di spunto, tip. | 3,5 A | |
| I²t | 1 A² · s | |
| Perdita di potenza | ||
| Potenza dissipata, tip. | 4 W | |
| Memoria | ||
| Lavoro di memoria | ||
| 32 kbyte | |
| No | |
| 32 kbyte | |
| Carica memoria | ||
| sì | |
| 8 Mbyte | |
| 10 anni | |
| di riserva | ||
| Sì; Garantito da MMC (esente da manutenzione) | |
| Sì; Programma e dati | |
| Tempi di elaborazione della CPU | ||
| per operazioni a bit, tip. | 0,1 μs | |
| per operazioni a parola, tip. | 0,24 μs | |
| per aritmetica a punto fisso, tip. | 0,32 μs | |
| per aritmetica in virgola mobile, tip. | 1,1 μs | |
| CPU-blocchi | ||
| Numero di blocchi (totale) | 1 024; (DB, FC, FB); il numero massimo di blocchi caricabili può essere ridotto dal MMC utilizzato. | |
| DB | ||
| 1 024; Intervallo numerico: da 1 a 16000 | |
| 32 kbyte | |
| FB | ||
| 1 024; Intervallo di numeri: da 0 a 7999 | |
| 32 kbyte | |
| FC | ||
| 1 024; Intervallo di numeri: da 0 a 7999 | |
| 32 kbyte | |
| OB | ||
| vedere l'elenco delle istruzioni | |
| 32 kbyte | |
| 1; OB 1 | |
| 1; OB 10 | |
| 2; OB 20, 21 | |
| 4; OB 32, 33, 34, 35 | |
| 1; OB 40 | |
| 1; OB 100 | |
| 4; OB 80, 82, 85, 87 | |
| 2; OB 121, 122 | |
| Profondità di annidamento | ||
| 16 | |
| 4 | |
| Contatori, timer e loro ritenzione | ||
| Contatore S7 | ||
| 256 | |
| Ritenzione | ||
| sì | |
| 0 | |
| 255 | |
| Da Z 0 a Z 7 | |
| Gamma di conteggio | ||
| 0 | |
| 999 | |
