| Tipi: | SIMATIC S7-300, CPU 314 | Memoria del lavoro: | 128 KB |
|---|---|---|---|
| Alimentazione: | 24 CC DI V | Perdita di potere: | 4 W |
| Memoria del carico: | Plugin (MMC), massimo 8 MBYTE | Ripeti il tasso, min.: | 1 s |
| Evidenziare: | modulo di collegamento ottico,unità centrale di elaborazione |
||

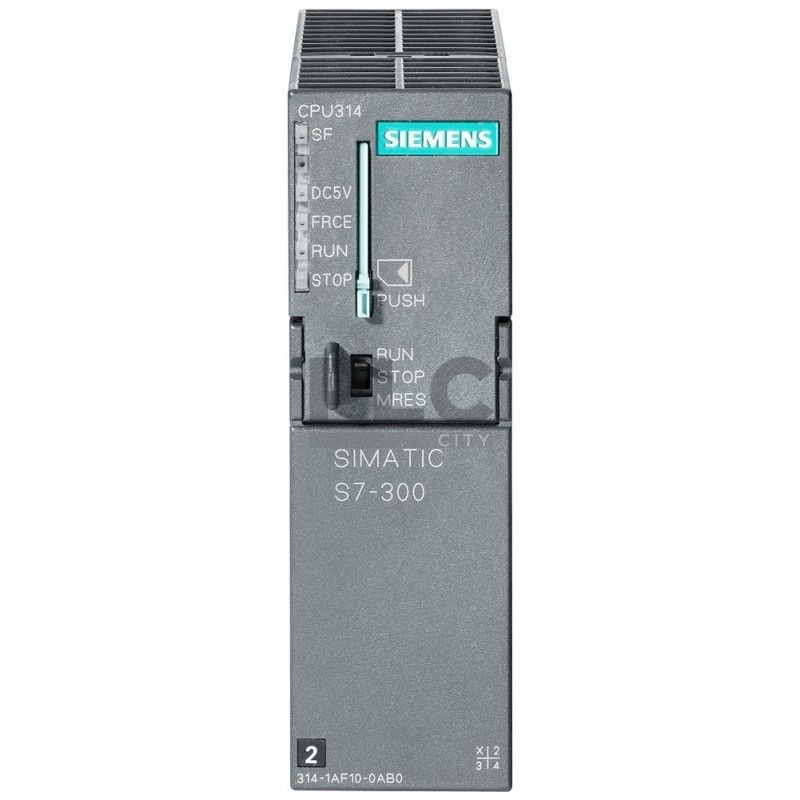

CPU 314 6ES7314-1AG14-0AB0 Controllori PLC Unità di elaborazione centrale S7-300
Applicazione
La CPU 314 è la CPU per installazioni con requisiti elevati in termini di potenza di elaborazione e tempo di reazione. Con la sua memoria di lavoro questa CPU è adatta anche per applicazioni di medie dimensioni.
Funzione
Numero dell'articolo | 6ES7314-1AG14-0AB0 | |
|---|---|---|
CPU314, 128 KB | ||
| Informazione generale | ||
| Stato funzionale HW | 01 | |
| Versione del firmware | V3.3 | |
| Ingegneria con | ||
| STEP 7 V5.5 + SP1 o successivo o STEP 7 V5.2 + SP1 o successivo con HSP 218 | |
| Tensione di alimentazione | ||
| Valore nominale (DC) | ||
| sì | |
| campo consentito, limite inferiore (DC) | 19,2 V | |
| campo consentito, limite superiore (DC) | 28,8 V | |
| protezione esterna per linee di alimentazione (raccomandazione) | 2 A min. | |
| Buffer di rete | ||
| 5 ms | |
| 1 s | |
| Ingresso corrente | ||
| Consumo corrente (valore nominale) | 650 mA | |
| Corrente assorbita (in funzionamento a vuoto), tip. | 140 mA | |
| Corrente di spunto, tip. | 3,5 A | |
| I²t | 1 A² · s | |
| Perdita di potenza | ||
| Potenza dissipata, tip. | 4 W | |
| Memoria | ||
| Lavoro di memoria | ||
| 128 kbyte | |
| No | |
| 64 kbyte | |
| Carica memoria | ||
| sì | |
| 8 Mbyte | |
| 10 anni | |
| di riserva | ||
| Sì; Garantito da MMC (esente da manutenzione) | |
| Sì; Programma e dati | |
| Tempi di elaborazione della CPU | ||
| per operazioni a bit, tip. | 0,06 μs | |
| per operazioni a parola, tip. | 0,12 μs | |
| per aritmetica a punto fisso, tip. | 0,16 μs | |
| per aritmetica in virgola mobile, tip. | 0,59 μs | |
| CPU-blocchi | ||
| Numero di blocchi (totale) | 1 024; (DB, FC, FB); il numero massimo di blocchi caricabili può essere ridotto dal MMC utilizzato. | |
| DB | ||
| 1 024; Intervallo numerico: da 1 a 16000 | |
| 64 kbyte | |
| FB | ||
| 1 024; Intervallo di numeri: da 0 a 7999 | |
| 64 kbyte | |
| FC | ||
| 1 024; Intervallo di numeri: da 0 a 7999 | |
| 64 kbyte | |
| OB | ||
| vedere l'elenco delle istruzioni | |
| 64 kbyte | |
| 1; OB 1 | |
| 1; OB 10 | |
| 2; OB 20, 21 | |
| 4; OB 32, 33, 34, 35 | |
| 1; OB 40 | |
| 1; OB 100 | |
| 4; OB 80, 82, 85, 87 | |
| 2; OB 121, 122 | |
| Profondità di annidamento | ||
| 16 | |
| 4 | |
| Contatori, timer e loro ritenzione | ||
| Contatore S7 | ||
| 256 | |
| Ritenzione | ||
| sì | |
| 0 | |
| 255 | |
| Da Z 0 a Z 7 | |
| Gamma di conteggio | ||
| 0 | |
| 999 | |
| Contatore IEC | ||
| sì | |
| SFB | |
| Illimitato (limitato solo dalla capacità della RAM) | |
| Tempi S7 | ||
| 256 | |
| Ritenzione | ||
| sì | |
| 0 | |
| 255 | |
| Nessuna ritenzione | |
| Intervallo di tempo | ||
| 10 ms | |
| 9 990 s | |
| Temporizzatore IEC | ||
| sì | |
| SFB | |
| Illimitato (limitato solo dalla capacità della RAM) | |
