Tipi: | SIMATIC S7-300, CPU 315 PN/DP | Memoria del lavoro: | 384 KB |
---|---|---|---|
Versione dei firmware: | V3.2 | Tipo di interfaccia: | PROFINET |
Fisica dell'interfaccia: | Ethernet rj45 | Garanzia: | 12 mesi |
Evidenziare: | modulo di collegamento ottico,unità centrale di elaborazione |

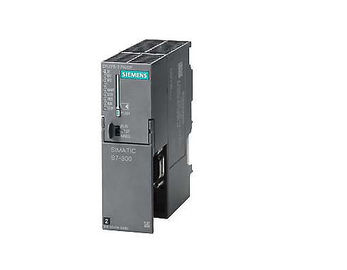

CPU 315 6ES7315-2EH14-0AB0 Unità di elaborazione centrale S7-300 Controller di automazione industriale
Panoramica
Applicazione
La CPU 315-2 PN / DP è una CPU con memoria di programma di medie dimensioni. Viene utilizzato in impianti contenenti strutture di automazione distribuite oltre a un I / O centralizzato. Può essere implementato come PROFINET IO Controller e come master PROFIBUS DP standard nel SIMATIC S7-300. La CPU 315-2 PN / DP può anche essere utilizzata come intelligenza distribuita (slave PROFIBUS DP o PROFINET I-Device).
La CPU 315-2 PN / DP è una piattaforma ideale per semplici compiti tecnologici implementati con software, ad es .:
Con SIMATIC S7-PDIAG è possibile una diagnosi di processo estesa.
Le opzioni di comunicazione integrate della CPU consentono di implementare soluzioni di automazione in rete senza componenti aggiuntivi.
Design
La CPU 315-2 PN / DP è dotata di quanto segue:
SIMATIC S7-300 CPU 315-2 PN / DP, unità di elaborazione centrale con memoria di lavoro 384 KB, 1 ° interfaccia MPI / DP 12 Mbit / s, 2 ° interfaccia Ethernet PROFINET, con interruttore a 2 porte, necessaria Micro Memory Card | ||
Informazione generale | ||
Stato funzionale HW | 01 | |
Versione del firmware | V3.2 | |
Ingegneria con | ||
● Pacchetto di programmazione | STEP 7 V5.5 o successivo | |
Tensione di alimentazione | ||
Valore nominale (DC) | ||
● 24 V DC | sì | |
campo consentito, limite inferiore (DC) | 20,4 V | |
campo consentito, limite superiore (DC) | 28,8 V | |
protezione esterna per linee di alimentazione (raccomandazione) | 2 A min. | |
Buffer di rete | ||
● Tempo di energia memorizzato per mancanza rete / tensione | 5 ms | |
● Frequenza di ripetizione, min. | 1 s | |
Ingresso corrente | ||
Consumo corrente (valore nominale) | 750 mA | |
Corrente assorbita (in funzionamento a vuoto), tip. | 150 mA | |
Corrente di spunto, tip. | 4 A | |
I²t | 1 A² · s | |
Perdita di potenza | ||
Potenza dissipata, tip. | 4.65 W | |
Memoria | ||
Lavoro di memoria | ||
● integrato | 384 kbyte | |
● espandibile | No | |
● Dimensione della memoria ritentiva per blocchi di dati ritentivi | 128 kbyte | |
Carica memoria | ||
● Plug-in (MMC) | sì | |
● Plug-in (MMC), max. | 8 Mbyte | |
● Gestione dati su MMC (dopo l'ultima programmazione), min. | 10 anni | |
di riserva | ||
● presente | Sì; Garantito da MMC (esente da manutenzione) | |
● senza batteria | Sì; Programma e dati | |
Tempi di elaborazione della CPU | ||
per operazioni a bit, tip. | 0,05 μs | |
per operazioni a parola, tip. | 0,09 μs | |
per aritmetica a punto fisso, tip. | 0,12 μs | |
per aritmetica in virgola mobile, tip. | 0,45 μs | |
CPU-blocchi | ||
Numero di blocchi (totale) | 1 024; (DB, FC, FB); il numero massimo di blocchi caricabili può essere ridotto dal MMC utilizzato. | |
DB | ||
● Numero, max. | 1 024; Intervallo numerico: da 1 a 16000 | |
● Dimensioni, max. | 64 kbyte | |
FB | ||
● Numero, max. | 1 024; Intervallo di numeri: da 0 a 7999 | |
● Dimensioni, max. | 64 kbyte | |
FC | ||
● Numero, max. | 1 024; Intervallo di numeri: da 0 a 7999 | |
● Dimensioni, max. | 64 kbyte |
