Dettagli:
Termini di pagamento e spedizione:
|
| Serie: | Connettore della parte anteriore S7-300 | Applicazione: | Collegamento industriale |
|---|---|---|---|
| Metodo del collegamento: | Terminali di vite | Tempi: | In stock |
| Peso: | 137g | Garanzia: | 12 mesi |
| Evidenziare: | connettore profibus,cavo di comunicazione plc |
||

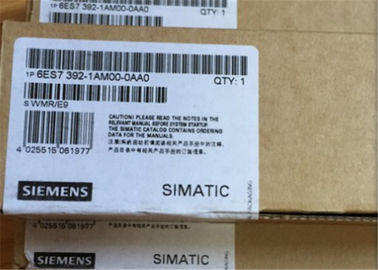

6ES7392-1AM00-0AA0 Connettore frontale 40 poli S7-300 PLC Cavi e connettori
Panoramica
Il connettore frontale consente il collegamento semplice e intuitivo dei sensori e degli attuatori ai moduli I / O.
Uso del connettore frontale:
È disponibile nelle varianti a 20 e 40 pin.
Il connettore frontale è collegato al modulo e coperto dalla porta anteriore. Quando si sostituisce un modulo, solo il connettore frontale è scollegato, non è necessaria la sostituzione a tempo pieno di tutti i fili. Al fine di evitare errori durante la sostituzione dei moduli, il connettore anteriore viene codificato meccanicamente al primo inserimento. Quindi, si adatta solo ai moduli dello stesso tipo. Ciò evita, ad esempio, che un segnale di ingresso AC 230 V venga inserito accidentalmente nel modulo DC 24 V.
Inoltre, i connettori hanno una "posizione di pre-innesto". È qui che il connettore viene inserito nel modulo prima che venga effettuato il contatto elettrico. Il connettore si blocca sul modulo e può quindi essere facilmente cablato ("terza mano"). Dopo il lavoro di cablaggio, il connettore viene inserito ulteriormente in modo che entri in contatto.
Il connettore frontale contiene:
Il connettore frontale a 40 pin viene fornito con una vite di bloccaggio per collegare e allentare il connettore quando si sostituisce il modulo.
I connettori frontali sono disponibili per i seguenti metodi di connessione:
| SIMATIC S7-300, connettore frontale con contatti a vite, 40 poli | ||
| Informazione generale | ||
| Designazione del tipo di prodotto | Connettore frontale | |
| Condizioni ambientali | ||
| Temperatura ambiente durante il funzionamento | ||
| ● min. | 0 ° C | |
| ● max. | 60 ° C | |
| Temperatura ambiente durante lo stoccaggio / il trasporto | ||
| ● min. | -40 ° C | |
| ● max. | 70 ° C | |
| Accessori | ||
| appartiene al prodotto | S7-300 | |
| Metodo di connessione | ||
| Segnali I / O di connessione | ||
| ● Metodo di connessione | Terminali a vite | |
| ● Numero di linee per connessione | 1; O 2 cavi fino a 0,75 mm² (totale) in un manicotto finale condiviso | |
| Sezione del conduttore in mm² | ||
| - Sezione dei cavi collegabili per cavi voluminosi, min. | 0,25 mm² | |
| - Sezione dei cavi collegabili per cavi voluminosi, min. | 0,75 mm² | |
| - Sezioni cavo collegabili per cavi flessibili senza manicotto terminale, min. | 0,25 mm² | |
| - Sezioni cavo collegabili per cavi flessibili senza manicotto terminale, max. | 0,75 mm² | |
| - Sezioni cavo collegabili per cavi flessibili con manicotto terminale, min. | 0,25 mm² | |
| - Sezioni cavo collegabili per cavi flessibili con manicotto terminale, max. | 0,75 mm² | |
| Sezione trasversale del conduttore ad AWG | ||
| - Sezione dei cavi collegabili per cavi voluminosi, min. | 24 | |
| - Sezione dei cavi collegabili per cavi voluminosi, min. | 19 | |
| - Sezioni cavo collegabili per cavi flessibili senza manicotto terminale, min. | 24 | |
| - Sezioni cavo collegabili per cavi flessibili senza manicotto terminale, max. | 19 | |
| - Sezioni cavo collegabili per cavi flessibili con manicotto terminale, min. | 24 | |
| - Sezioni cavo collegabili per cavi flessibili con manicotto terminale, max. | 19 | |
| Elaborazione fine filo | ||
| - Lunghezza spelata dei cavi, min. | 6 mm | |
| - Lunghezza dei cavi spelata, max. | 6 mm | |
| - manicotto terminale acc. a norma DIN 46228 senza manicotto di plastica | Design A, lunghezza da 5 mm a 7 mm | |
| - manicotto terminale acc. a norma DIN 46228 con manicotto in plastica | Design E, lunghezza fino a 6 mm | |
| Montaggio | ||
| - Strumento | Cacciavite, design conico, da 3 mm a 3,5 mm | |
| - Coppia di serraggio, min. | 0,4 N · m | |
| - Coppia di serraggio, max. | 0,7 N · m | |
| Dimensioni | ||
| Larghezza | 21,6 mm | |
| Altezza | 125 mm | |
| Profondità | 40,9 mm | |
| pesi | ||
| Peso, ca. | 137 g | |
